RS-232 Standard
RS-232 on füüsilise järjestikliidest standard väljatöötatud KMH (elektrooniline ametiliit). RS on lühend inglise "Soovitatav Standard" ja 232 on identifitseerimisnumber. RS-232 on elektriliste ja füüsikaliste omaduste kirjeldus, mis on ainult andmete edastamise teel. Ei sisalda andmete töötlemise viis. Pea selgitama, paljud inimesed sageli viga RS-232, RS-422 ja RS-485 side protokoll, mis on tegelikult väga sobimatu, nad on ainult mehaanilised ja elektrilised kokkupuutepinnale standard UART side (kõige füüsilise taseme võrgus protokoll).

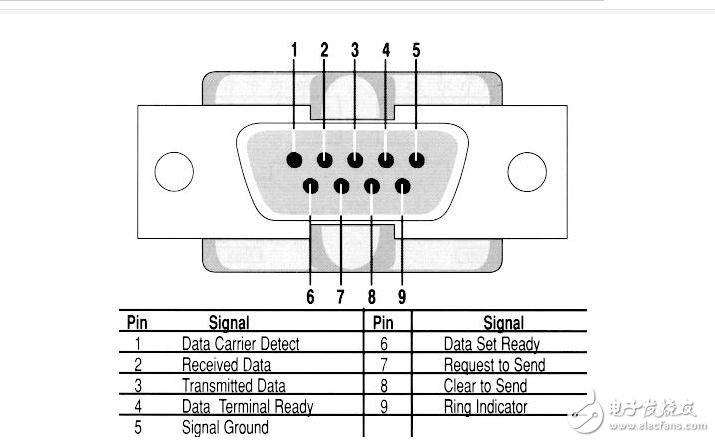

Standard spetsifitseerib 25-pin DB-25 ühenduspesa, mis määrab iga pin Connector signaali sisu ja ka määrab iga signaali taseme. Hiljem vähendatakse IBM PC RS-232 DB-9 pesa, mistõttu standard eile. Tööstuslik kontrolli RS-232 port kasutatakse ainult seda (2), GND TXD (3)
RS-485/RS-422 standardit
RS-232 liides võimaldab kakspunktside, kuid see meetod ei võimalda võrgustik. Nii et probleemi lahendamiseks koostati uus standard RS-485. RS-485 andmete signaali kasutab diferentseeritud edastamise, ka tasakaalustatud edastamine. Ta kasutab kahte keerutatud paari, kellest üks on määratletud a ja teine on määratletud B.
Tavaliselt edastab draiverid A ja B on + 2-+ 6V, mis on loogika, positiivne taseme ja negatiivse taseme on -2 6V, mis on mõne muu seisundiga. Põhjused on ka signaal C, mis on "luba" lõpp RS-485, mis on saadaval ja ei ole saadaval RS-422.

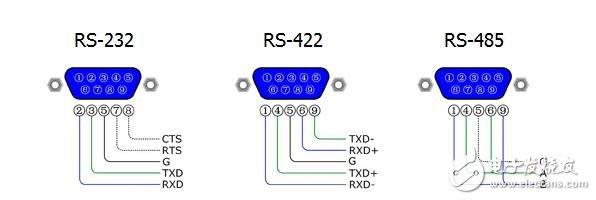

RS-422 elektri toimimine on täpselt sama, RS-485. Peamine erinevus on, et RS-422 on 4 signaali juhtmed: kaks ülekannetes ja kaks vastuvõtte. Kuna vastuvõtmine ja edastamine RS-422 on eraldi, see saab samal ajal edastada ja edastatud (full duplex) ja sest full duplex edastus ja vastuvõtt on eraldi kanalit, RS-422 sobib vahel kahe jaama. Star võrgu, võrgu ring, ei tohi kasutada bussi võrgu; RS-485 on ainult 2 signaali juhtmed, nii et see toimib ainult pooldupleksrežiim, mida kasutatakse sageli buss võrku.
RS-232 ja RS-485 täitmise võrdlus
1. anti häireid: RS485 liides on tasakaalustatud sõitja ja diferentseeritud vastuvõtja, mis on head Müravastased häireid. RS232 liides kasutab signaali tuum ja signaali tagasi core moodustada ühine edastamise vorm. Levinud on kalduvus ühise režiimi häireid.
2. edastamise kaugus: maksimaalsest edastamise RS485 liides on vähemalt 1200 m (9600 bps), mis on tegelikult kuni 3000 m. RS232 edastamise kaugus on piiratud ning maksimaalsest edastamise on 50 meetrit. Tegelikult ainult kasutamist umbes 15 meetrit.
3. side võimekus: The RS-485 liides võimaldab kuni 128 transiiverite bussis ühendamist. Kasutajatele kergesti luua seadme võrgu Standard RS-485 liides. RS-232 võimaldab ainult üks-ühele side.
4. ülekande kiirus: The RS-232 ülekande kiirus on madal. Asünkroonselt edastamisel on boodikiirus 20Kbps. RS-485 maksimaalse andmeedastuskiiruse on 10 Mbps.
5. signaali Core: Pooldupleks-võrgustik koosneb RS485 liidesed, üldiselt ainult kaks signaali rida on vaja. RS-232 porti kasutatakse ainult kolm rida seda, TXD ja GND.
6. elektri väärtus: RS-485 loogika "1" tähistab pinge vahega kaks rida + V (2-6); "0" loogika on pinge vahe kahe rea - (2-6) V tähendab. RS-232-c iga liini pinge on negatiivse loogika seos. Nimelt: loogika "1" -5 --15V; loogika "0" + 5- + 15V.
Serial port on väga sage seadme liidest. See on Side ühisliides haldusteenuse seadmed. Seda kasutatakse sageli eemalt koguda seadme andmeid või puldiga. Serial port on ka suhteliselt lihtne, ja see on üks lemmik liideste paljud insenerid.
