Levinud on mitu registreeritud pesa varianti, mida tavaliselt eristatakse konkreetsete numbritega pärast sõna "RJ", näiteks RJ9 RJ11 RJ12 RJ45 RJ48. See eristus vastab asendijuhtmete/pistikute arvule ja nende suurus on erinev. Selles artiklis tutvustatakse lühidalt RJ9 RJ11 RJ12 RJ45 RJ48 pistiku erinevusi.
4P4C RJ9 pistik
Kõik RJ9/RJ10/RJ22 pistikud esindavad sama 4P4C pistikut. Sel juhul, kuigi PIN-kood muutub, ei tähenda see, et funktsioon on muutunud. RJ9 on tuntud ka kui RJ10 ja RJ22.
4P4C RJ9 telefonikaablit kasutatakse tavaliselt telefoni peakomplekti (mida mõnikord nimetatakse ka telefonitoruks) korpusega ühendamiseks. Seetõttu ei liide RJ9 avaliku võrguga ja selle PIN on vähemalt (4). Seetõttu on see registreeritud telefonipistikupesast väikseim.
RJ9/RJ10/RJ22 pistiku tihvtid ja värvikood on näidatud tabelis järgmiselt:
|
Pin nr. |
Pin |
Funktsioon |
Värvikood |
|
PIN 1 |
KUNI+ |
Andmete edastamine 0+ |
Must |
|
PIN 2 |
R0- |
Andmete vastuvõtmine 01 |
Punane |
|
PIN 3 |
R1+ |
Andmete vastuvõtmine1+ |
Kollane |
|
PIN 4 |
T1- |
Andmete edastamine1- |
Roheline |
RJ11 6P4C telefoni pistik
RJ11 pistikkuulub 6P4C moodulpistikusse, mis on veidi suurem kui RJ9/RJ10/RJ22 pistik. Need pistikud edastavad heli- ja juhtsignaale. Need ühendavad telefoni üldkasutatava telefonivõrgu (PSTN) võrku ning neid kasutatakse ka asümmeetriliste digitaalsete kasutajaliinide (ADSL) ja modemiühenduse jaoks.
Kahe paarina kasutatakse 4 juhet, nii etRJ11 kaabelsaab kasutada kahe ühendusena kahe telefoniliini ühendamiseks. Tavaliselt kasutage varukoopiana ühte ja teist paari.

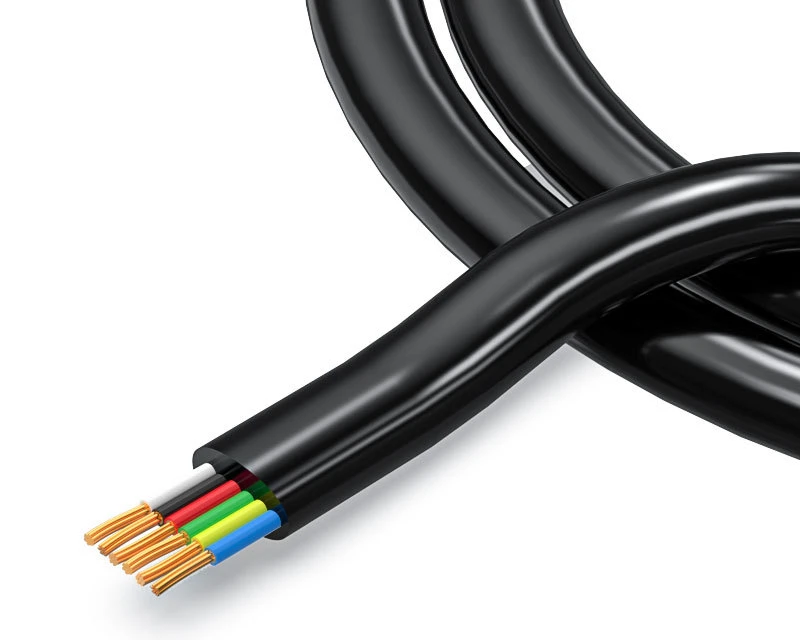

RJ12 6P6C pistik
RJ12 pistikon 6P6C telefonipistik, millel on 6 asendit ja 6 juhet. Seetõttu on ainus erinevus RJ12 ja RJ11 vahel see, et RJ12 lisarida on kaks. Numbrid ja suurus on samad. RJ12 saab 3-kordseks ühendamiseks kasutada 3 paari juhtmeid. RJ12 6P6C-pistikut kasutatakse peamiselt süstemaatiliseks vestluseks ja seda saab kasutada RJ11-pistiku asendamiseks. Kuid see on omakorda võimatu, sest RJ11 kaabel saab luua ainult kaks ühendust jaRJ12 kaabelsaab luua ainult kolm ühendust.
6P6C telefonipistiku tihvtide paigutus ja värvikood on näidatud allolevas tabelis:
|
Pin nr. |
Funktsioon |
RJ11 |
RJ12 |
Värvikood |
|
1 |
Andmete ülekandmine+ |
Mitte |
T3 |
Valge või oranž |
|
2 |
Andmete ülekandmine+ |
T2 |
T2 |
Must |
|
3 |
Andmete vastuvõtmine - |
R1 |
R1 |
Punane |
|
4 |
Andmete ülekandmine+ |
T1 |
T1 |
Roheline |
|
5 |
Andmete vastuvõtmine - |
R2 |
R2 |
Kollane |
|
6 |
Andmete vastuvõtmine - |
Mitte |
R3 |
Sinine või pruun |
8P8C RJ45pistik
8P8C RJ45 pistikon tuntud pistik, mida kasutatakse laialdaselt Ethernetis ja andmesideühenduses. Seega nimetatakse neid ka Etherneti pistikuteks. See on 8P8C pistik. Suure arvu numbrite tõttu on RJ45 pistik pisut suurem kui RJ12 pistik. RJ45 ühendab keerdkaablid CAT6 ja CAT5E standarditega.
RJ45 juht on näidatud allpool:
a.RJ45 crossover Cable Pinout
b.RJ45 sirge plaastrijuhtme pinout
RJ48Ühendus
RJ48 Connector on ka 8P8C pistik, millel on hea sarnasus RJ45 pistikuga. Kuid nad on erinevad. Kuigi võrguväljal kasutatakse RJ48-kaablit, kasutatakse seda spetsiaalselt T1- ja ISDN-võrkude lõpetamiseks. RJ48 Etherneti kaablit kasutatakse edasiseks suhtluseks kui RJ45 kaabel.
RJ48 kasutatakse ühendamiseks STP-juhtmetega, millel on erinevad variandid, sealhulgas RJ48C, RJ48X ja RJ48S. RJ48 kontaktide kombinatsioon on 1, 2, 7, 8 või 1, 2, 4 ja 5.
RJ48 juhtmestik on järgmine:
